Hazte tu propio router con WRTNode – Añadiendo cuatro puertos LAN y un puerto WAN

En la anterior entrada sobre WRTNode aprendimos como añadirle un puerto serie a nuestro pequeño router, para poder controlarlo desde otros dispositivos sin la necesidad de acceder vía wifi o cable.

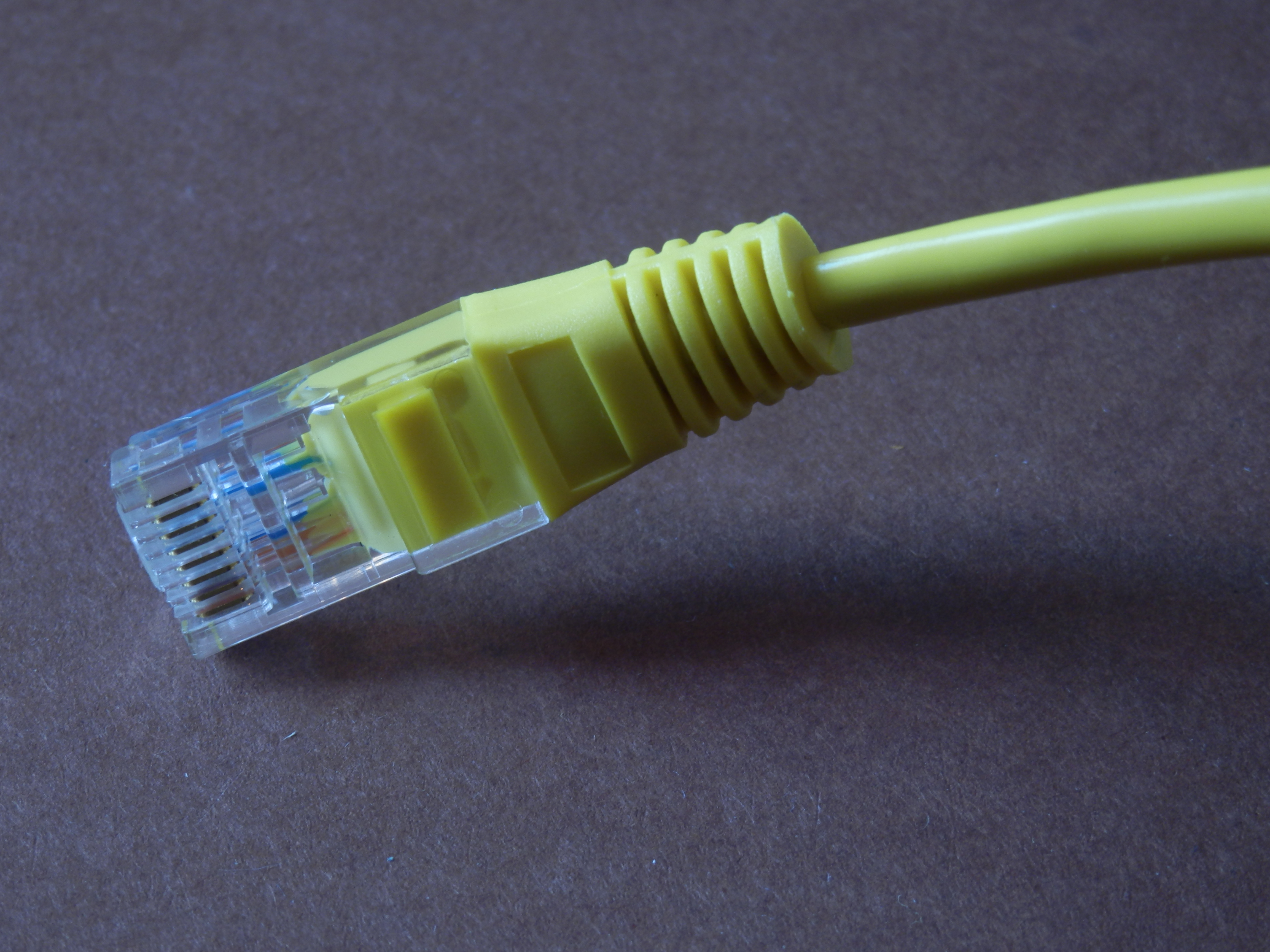

WRTNode_ETH

Hoy aprenderemos como añadirle un total de cuatro puertos LAN y un puerto WAN; utilizando varios conectores ethernet para PCB.

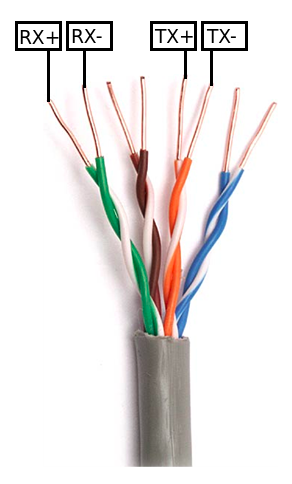

Los cables ethernet que empleamos en el día a día solo utilizan dos pares de cobre de los cuatro disponibles en el interior del cableado, ya que solo es necesario un par para enviar y otro para recibir; muchas teleoperadoras entregan cables a sus clientes con solo dos pares, crimpando en los pins correspondientes al par de verdes, el par de azules.

Es por ello que solo necesitaremos soldar cuatro pins de cada conector ethernet, lo que reducirá el tiempo necesario, y el presupuesto para realizar esta práctica.

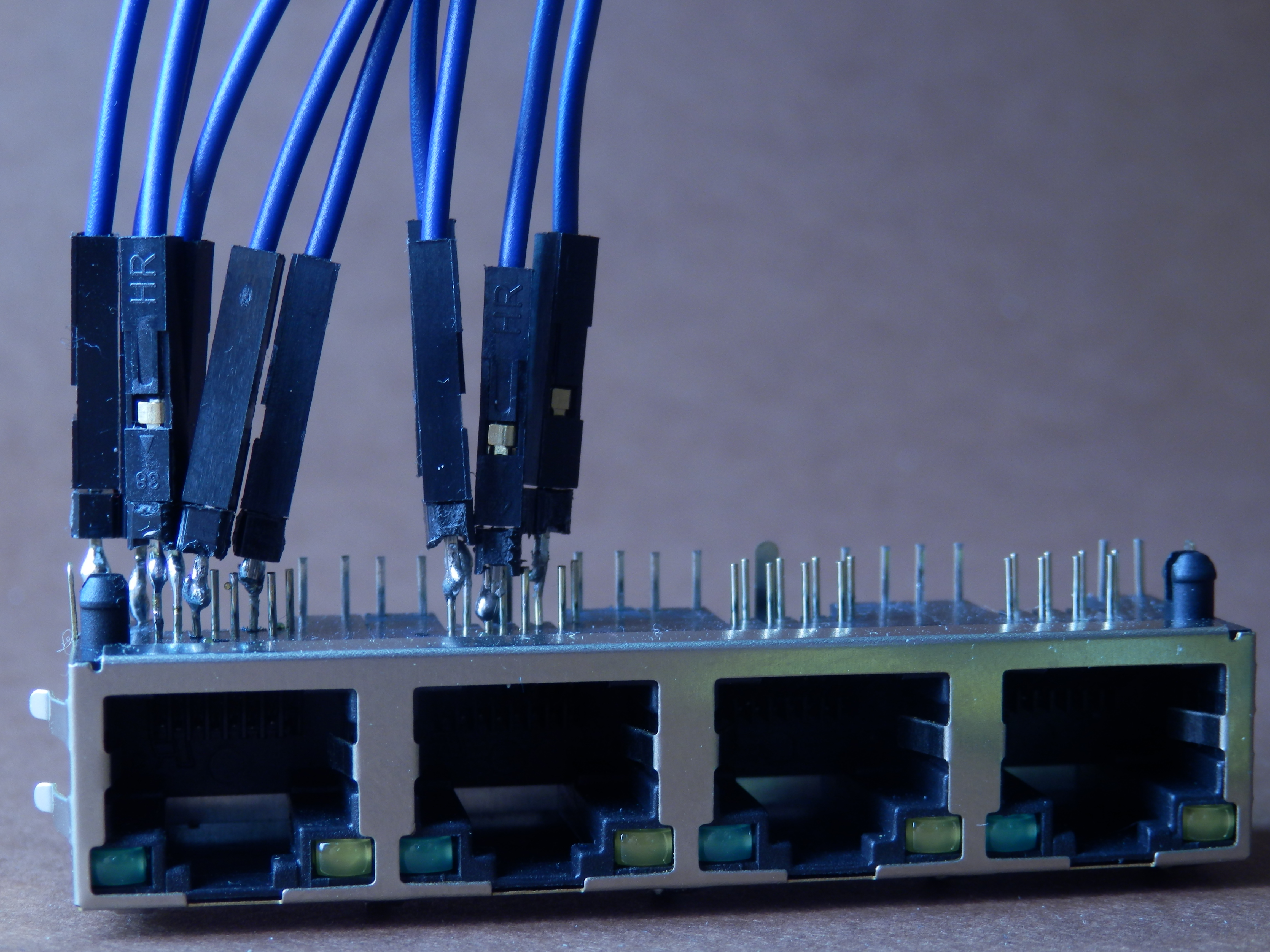

WRTNode_LAN

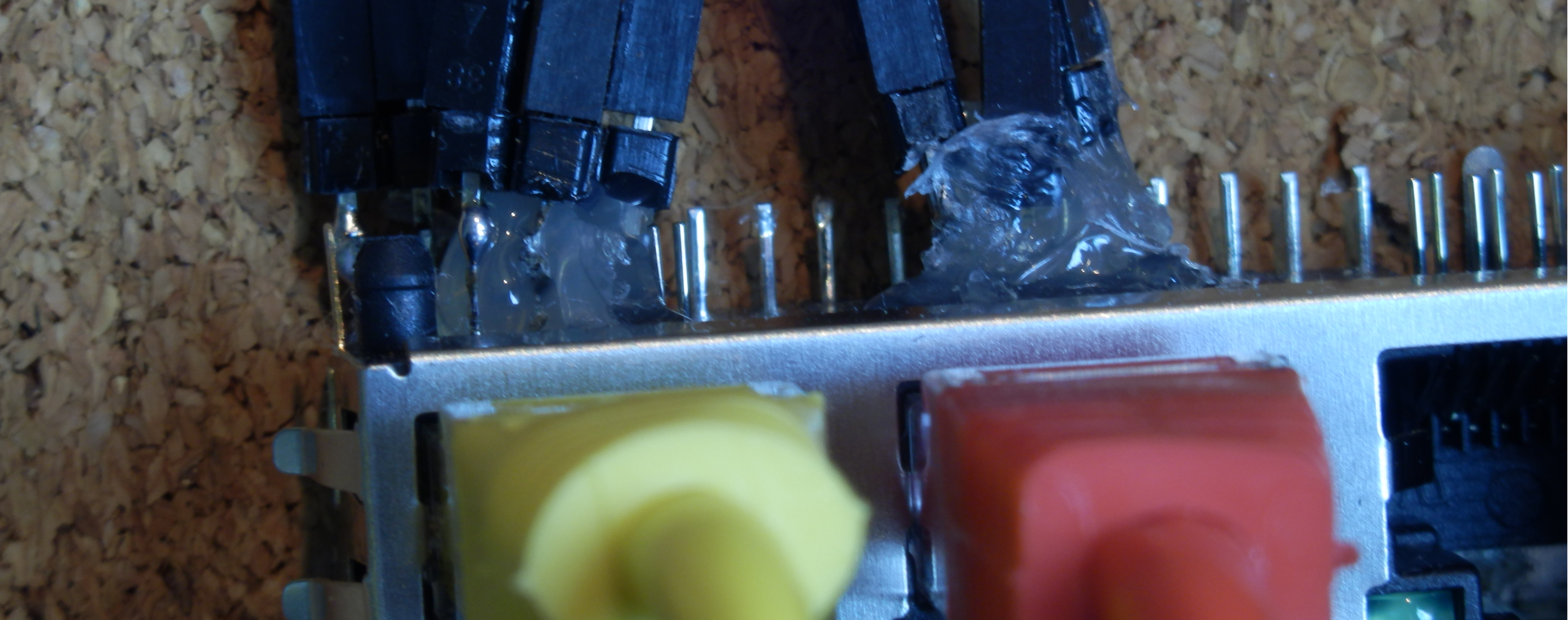

Para poder conectar cables jumper, le he soldado pins como los de WRTNode o Raspberry PI a los que incorpora de fábrica este conector ethernet; y para acabar lo he fijado todo con un poco de pegamento termo-fusible para proteger las soldaduras de posibles contactos; o roturas con el paso del tiempo y el uso continuo.

termoplasticoPara el siguiente ejemplo, utilizaremos un módulo de cuatro puertos ethernet magic jack para los cuatro puertos LAN, y un módulo de un solo conector para el puerto WAN, así que primero debemos ver las dos tablas de conexiones y los siguientes esquemas; la tabla completa con la numeración de los GPIO de WRTNode la podéis encontrar en este anterior artículo.

 WRTNode Puerto LAN
 TX + (GPIO 1,16,18,20)
TX + (Blanco Naranja)
 TX –  (GPIO 14,3,5,7)
TX – (Naranja)
 RX + (GPIO 15,17,19,21)
RX + (Blanco Verde)
 RX –  (GPIO 2,4,6,8) RX – (Verde)

Para el puerto WAN utilizaremos la siguiente tabla, pero el pinout del conector ethernet es el mismo; el puerto reservado para WAN en WRTNode es el más cercano al conector microUSB.

 WRTNode Puerto WAN
 TX + (GPIO 22)
TX + (Blanco Naranja)
 TX –  (GPIO 9)
TX – (Naranja)
 RX + (GPIO 23)
RX + (Blanco Verde)
 RX –  (GPIO 10) RX – (Verde)

A continuación igual que en las anteriores tablas, podemos ver que cada cable del par trenzado tiene asignado una patilla del conector ethernet; más abajo veremos a qué pin de WRTNode debemos conectar cada patilla gracias a la asignación de colores.

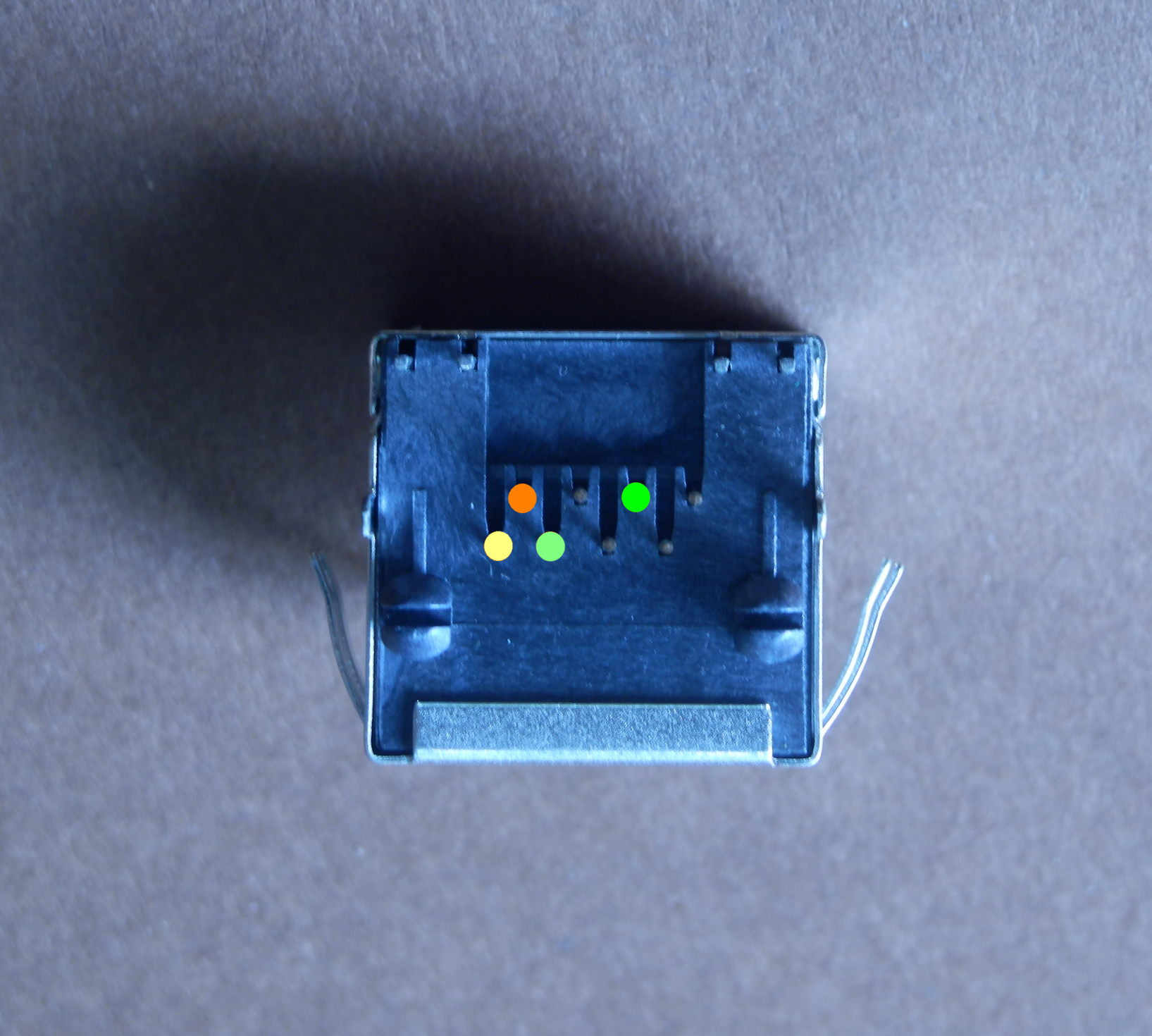

Puerto WAN.

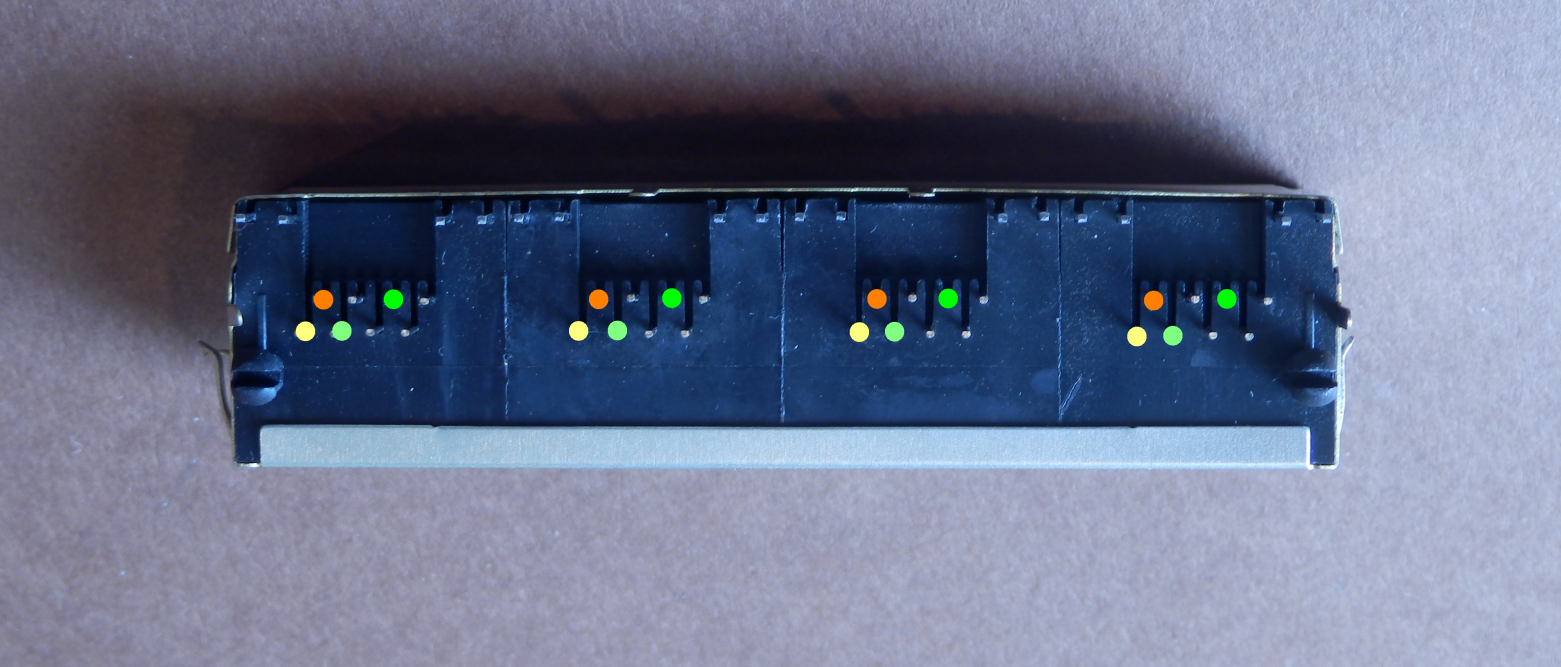

Puertos LAN.

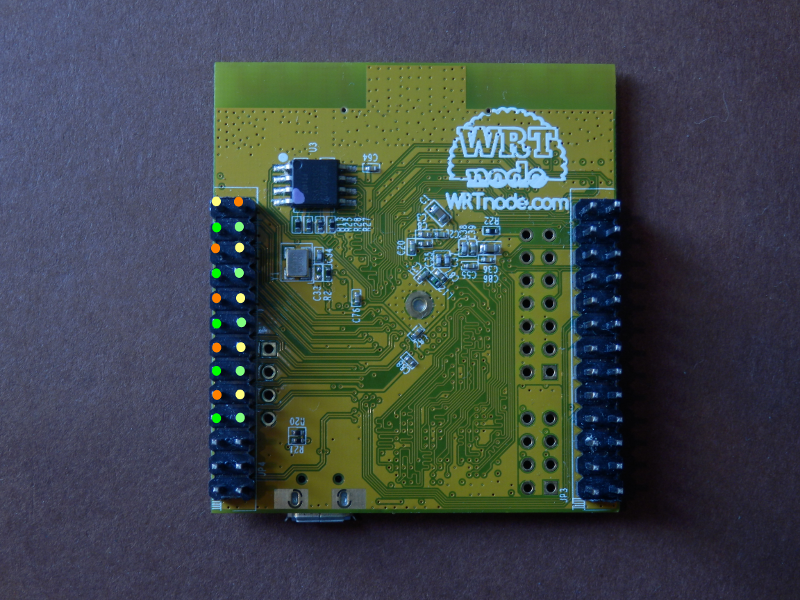

En el caso de WRTNode y empezando por arriba, los cuatro primeros grupos de pins y más alejados del conector microUSB son los asignados a LAN; de ellos el primer grupo de cuatro tiene un pinout distinto, el quinto y último grupo es el reservado para WAN.

Pinout de WRTNode.

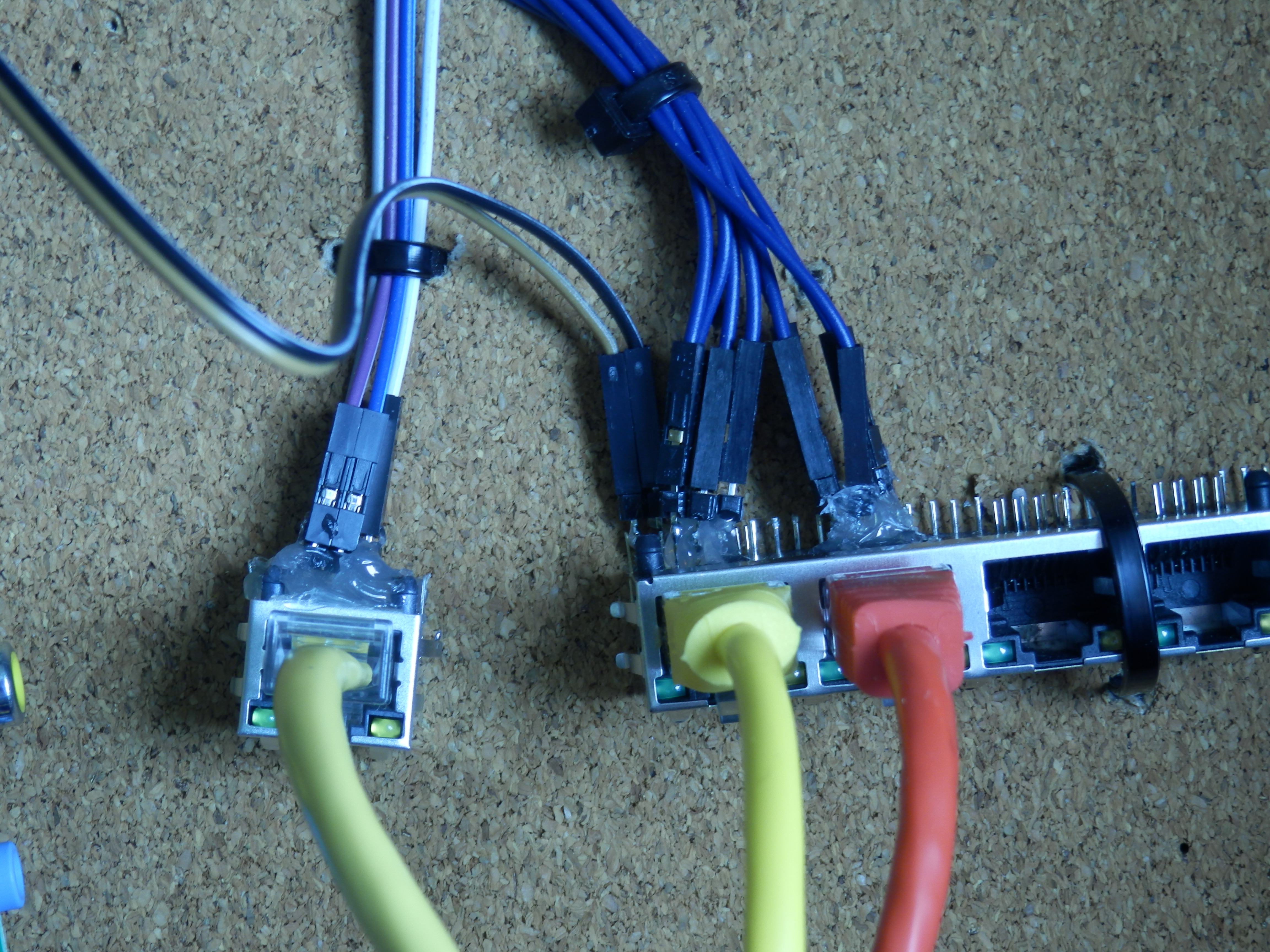

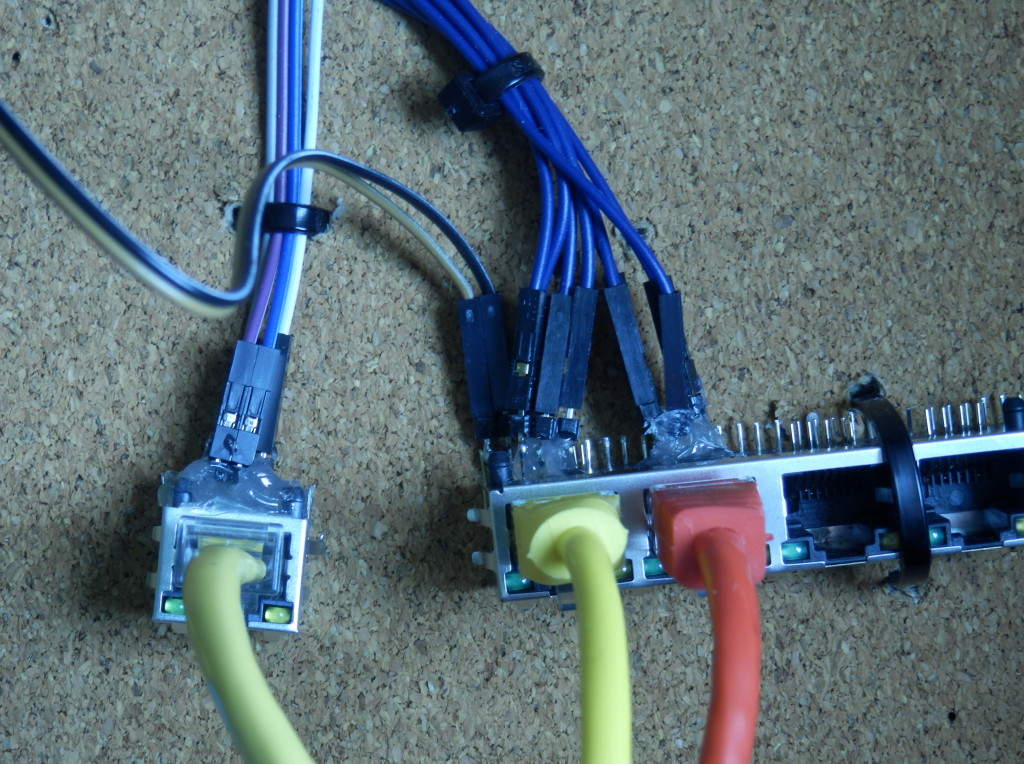

Ahora ya podemos conectar un cable ethernet entre nuestro punto de acceso a Internet y el puerto WAN de WRTNode, y otro entre nuestros dispositivos finales y los puertos LAN; podéis ver el resultado en la siguiente fotografía.

OLYMPUS DIGITAL CAMERAA continuación comprobaremos la configuración del puerto ethernet y de la conexión de área local, para terminar haciendo un ping a WRTNode.

usuario@maquina:~$ ifconfig
wlan0 Link encap:Ethernet direcciónHW **:**:**:**:**:**
 Direc. inet:192.168.8.145 Difus.:192.168.8.255 Másc:255.255.255.0
 Dirección inet6: fdae:616f:68d:0:6e71:d9ff:fe63:e717/64 Alcance:Global
 Dirección inet6: fe80::6e71:d9ff:fe63:e717/64 Alcance:Enlace
 Dirección inet6: fdae:616f:68d::f43/128 Alcance:Global
 Dirección inet6: fdae:616f:68d:0:5dfa:2327:97a8:fb21/64 Alcance:Global
 ACTIVO DIFUSIÓN FUNCIONANDO MULTICAST MTU:1500 Métrica:1
 Paquetes RX:345470 errores:0 perdidos:0 overruns:0 frame:0
 Paquetes TX:330256 errores:0 perdidos:0 overruns:0 carrier:0
 colisiones:0 long.colaTX:1000
 Bytes RX:240867667 (240.8 MB) TX bytes:82808909 (82.8 MB)

usuario@maquina:~$ ping i.wrtno.de
PING i.wrtno.de (192.168.8.1) 56(84) bytes of data.
64 bytes from OpenWrt.lan (192.168.8.1): icmp_seq=1 ttl=64 time=0.643 ms
64 bytes from OpenWrt.lan (192.168.8.1): icmp_seq=2 ttl=64 time=0.687 ms
64 bytes from OpenWrt.lan (192.168.8.1): icmp_seq=3 ttl=64 time=0.673 ms
64 bytes from OpenWrt.lan (192.168.8.1): icmp_seq=4 ttl=64 time=1.00 ms

--- i.wrtno.de ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 2999ms
rtt min/avg/max/mdev = 0.643/0.751/1.001/0.145 ms

Una vez comprobada la conexión de la red local, haremos un ping hacia fuera para comprobar si los DNS configurados en el router de casa resuelven la petición como en el siguiente ejemplo.

usuario@maquina:~$ ping www.google.es
PING www.google.es (173.194.66.94) 56(84) bytes of data.
64 bytes from we-in-f94.1e100.net (173.194.66.94): icmp_seq=1 ttl=47 time=40.4 ms
64 bytes from we-in-f94.1e100.net (173.194.66.94): icmp_seq=2 ttl=47 time=40.1 ms
64 bytes from we-in-f94.1e100.net (173.194.66.94): icmp_seq=3 ttl=47 time=42.5 ms
64 bytes from we-in-f94.1e100.net (173.194.66.94): icmp_seq=4 ttl=47 time=40.2 ms

--- www.google.es ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 40.132/40.847/42.549/1.020 ms

Podemos ahorrarnos estas dos últimas pruebas, accediendo desde el navegador web de nuestro equipo al interfaz LuCI de configuración de WRTNode, y abriendo la pestaña Network.

Network

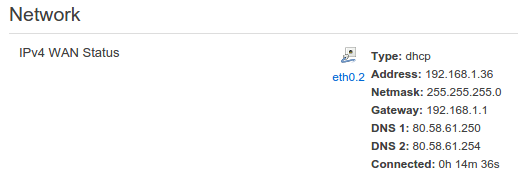

WAN IPv4 Status (http://192.168.8.1).

Allí encontraremos toda la información actual acerca de las conexiones activas; tanto de WAN como de LAN.

LAN

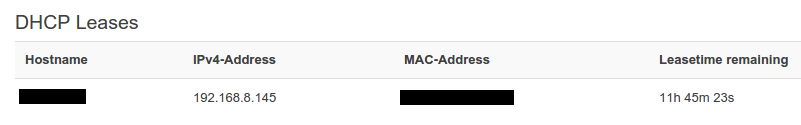

Lista de préstamos DHCP actuales (http://192.168.8.1).

Si te ha gustado puedes seguirme en Twitter, Facebook, Google+, Linkedin, o compartirlo con los botones ubicados debajo de esta publicación, si tienes cualquier pregunta o sugerencia no dudes en comentar.

Ayudanos a llegar a más lectores Share on LinkedInShare on FacebookTweet about this on TwitterShare on Google+Email this to someone

5 pensamientos en “Hazte tu propio router con WRTNode – Añadiendo cuatro puertos LAN y un puerto WAN

  1. Hola, con esto podria sustituir el router de casa no¿? me encantaria quitar el router de compañia y montarme un router como el que tu has montado, pero he pensado de montar 3 puertos ethernet y el ultimo montarlo como el wan, asi me ahorro tenerlo dividido, pero claro me salen dudas, como va la cobertura wifi¿? al no tener antena, cual es su alcance¿? y por ultimo y para terminar, donde has comprado los 4 puertos lan¿? donde puedo conseguir ese material¿?

  2. Hola Jose, muchas gracias por tu comentario.

    WRTNode es un router 100% funcional según mi criterio, y podrías reemplazar el de tu casa por uno siempre que tu router sea neutro; es decir, siempre que tu router reciba internet mediante un cable de cuatro pares con cabezal RJ45.

    En cuanto a lo de montar un solo conector de 4 puertos es perfectamente viable, solo debes conectar uno de los puertos a los pins de WAN.

    La cobertura Wifi es bastante buena, como dije en alguna de las charlas que puedes encontrar en mi canal de Youtube o en el blog, vivo en un entresuelo y desde el portal del edificio sigo teniendo cobertura hasta alejarme unos pocos metros.

    Aunque yo no lo utilizo como router principal, si lo he usado en distintos proyectos pendientes de publicación; y si es cierto que ha rendido perfectamente, no recomiendo su uso como router principal a personas que no tengan soltura en el ámbito de las redes y sistemas GNU/Linux.

    Todos los componentes empleados puedes adquirirlos en cualquier tienda de electrónica de tu ciudad, o a través de Internet en tiendas como AliExpress, Amazon o Banggood; precisamente lo que a mi mas me costó conseguir fueron los conectores MagicJack RJ45 en general, y el de cuatro puertos en particular.

    Espero que sea útil la respuesta, si tienes cualquier problema o pregunta no dudes en comentar 🙂

    • Vale ahora lo entiendo, no recibo internet por rj45, lo recibo por rj11 de toda la vida. Yo pensaba que en el puerto wan podria conectar directamente desde la roseta de telefonica, tenia pensado hacer un latiguillo, en un extremo rj11 y en el otro rj45 y conectarlo al puerto wan. Luego en ese puerto wan configurar los datos del proveedor de internet y ha funcionar!!! pero veo, por lo que me dices, que no es posible ya que tengo que dejar mi router como neutro y seria otro cacharro mas encendido…….. y no me interesa, Gracias por tu explicacion y por tu ayuda.

      • Si algún día te pasas a fibra óptica podrás retomar la iniciativa, ya que en ese caso el latiguillo de fibra va conectado a la ONT, y esta a su vez va conectada a un router neutro por RJ45 que es el que provee de internet tanto por RJ45 como por WIFI.

        Hasta pronto y gracias por tu comentario.
