Pine 64 – Review y comparativa con Odroid C2 y Raspberry PI 3

Hace ya un par de meses, mientras preparaba un largo viaje por Ecuador con mi pareja, recibí mi Pine 64+ junto al modulo Wifi/Bluetooth; ya de vuelta en casa y tras retomar contacto con la placa, dispongo del tiempo necesario para terminar de tomar las fotografías y redactar este review.

Pine A64+Este mastodonte de los micro computadores ofrece mucho más rendimiento que Raspberry PI 3 y Odroid C2; pero con un notable incremento del tamaño respecto a sus homólogas, lo que sorprende dada la tendencia de las marcas a reducir cada vez más las dimensiones de este tipo de plataformas.

Pine 64+, Odroid C2, y Raspberry PI A+.

A continuación y antes de entrar en detalle, veamos el vídeo en el que sus creadores presentan este dispositivo del que destaca la posibilidad de reproducir vídeos con resolución UHD, más conocida popularmente como 4K; su procesador quadcore de 64 bits; y la elevada cantidad de pins y conectores de los que dispone.

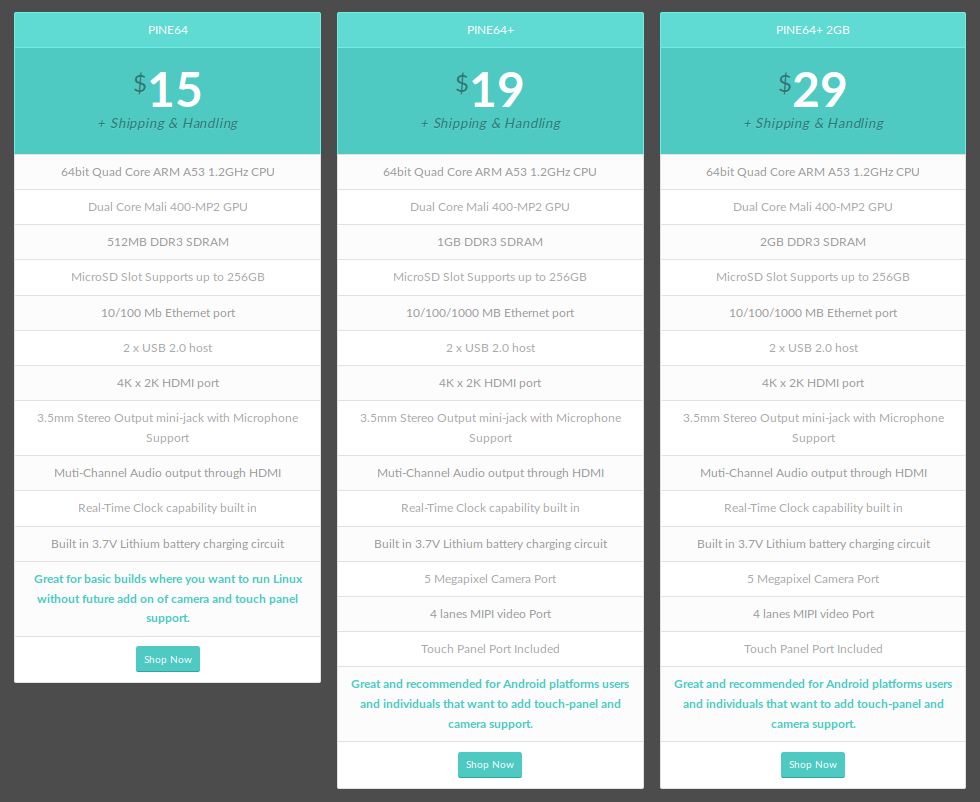

Se anuncia por 15 dólares, pero debemos recordar que dicho precio es el de la versión más económica la cual nos ofrecerá menores prestaciones, y que será menester añadir al presupuesto final los gastos de envío que variarán dependiendo de la zona geográfica en la que se vaya a recibir el paquete.

Por lo que nos decantaremos por este dispositivo frente a otros ya no tanto por el bolsillo, sino por las altas prestaciones técnicas que ofrece a un precio muy similar al de sus principales competidoras; en la siguiente tabla las comparamos respecto a las de Odroid C2 y Raspberry PI 3.

Pine 64+ Odroid C2 Raspberry PI 3
CPU
BCM 2837 ARMv8 Cortex-A53 1.2GHz (Quadcore 64bit) Amlogic S905 ARMv8 Cortex-A53 2GHz (Quadcore 64 bit) BCM 2837 ARMv8 Cortex-A53 1.2GHz (Quadcore 64bit)
GPU
ARM Mali MP2 400MHz ARM Mali 450-MP Octa Core 750MHz Broadcom VideoCore IV Dual Core 400MHz
RTC
Si Si No
RAM
512MB/1GB/2GB SDRAM DDR3 2GB DDR3 SDRAM 1GB RAM LPDDR2
Almacenamiento microSD microSD – eMMC 5.0 microSD
Comunicaciónes
Ethernet 10/100/1000 Receptor Infrarrojos (IR) Ethernet 10/100/1000 – Receptor Infrarrojos (IR) Ethernet 10/100 – WiFi 802.11 b/g/n
Alimentación microUSB 5V 2A Batería litio 3.7V microUSB/microJack 5V 2A microUSB 5.1V 2.5A
USB
2 x USB 2.0 4 x USB 2.0 4 x USB 2.0
HDMI/Codecs
HDMI 1.4 H264/H265 4K HDMI 2.0 H264/H265 4K HDMI 1.4 H264 1080p
GPIO Conectores Pi2, Euler, y EXP 40 + 7 GPIO 40 GPIO
Dimensiones
133 mm * 80 mm * 19 mm 85 mm * 56 mm * 18 mm 85.6 mm * 56 mm * 21 mm
Sistemas Operativos
Debian, Lubuntu, Android, Chromium OS, OpenHAB, Remix OS Ubuntu, Android, Fedora, ARCHLinux, Debian, Openelec Raspbian, Ubuntu Mate/Snappy, Windows 10 IOT, OSMC, OpenElec, PiNET, RiscOS
P.V.P Recomendado
15$ /19$ / 29$ + envío 40$ + envío + aduanas 35$

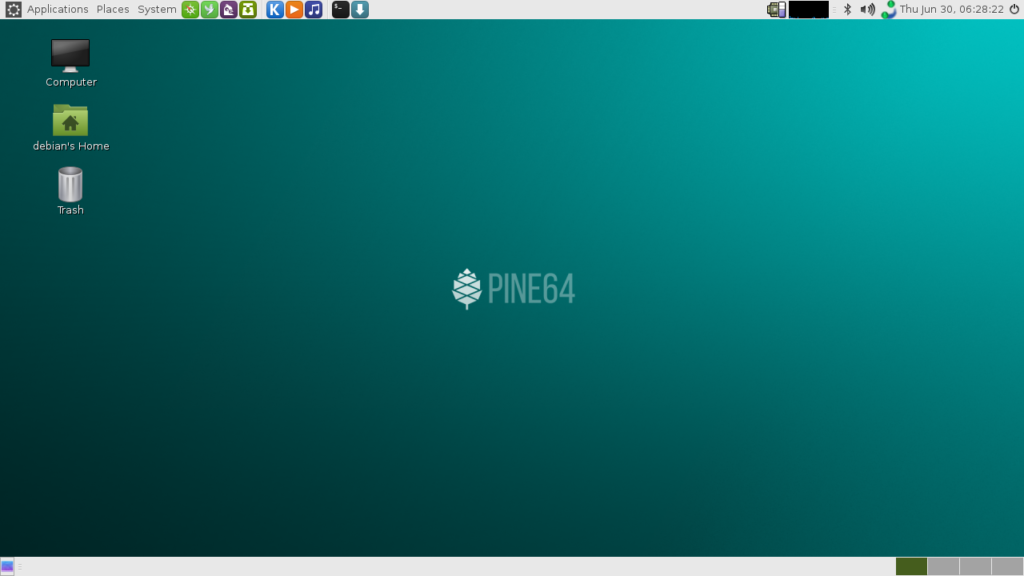

Existen infinidad de sistemas operativos compatibles, yo he decidido utilizar Debian 8 como puede apreciarse en la siguiente captura de pantalla; tanto la distribución de las imágenes de disco, como su volcado en la tarjeta microSD (su memoria principal) se realizan de igual forma que en el resto de dispositivos similares y mediante el formato IMG.

Las dos versiones de Pine 64+ tienen una conexión Gigabit Ethernet, pero si queremos disponer de conexion Wifi y Bluetooth, debemos añadir a la cesta de la compra el modulo accesorio diseñado para tal fin, uno de sus Perpherals On Top (POT), como son llamados los HAT diseñados para esta plataforma.

PineA64+_Modulo_Wifi_BT1

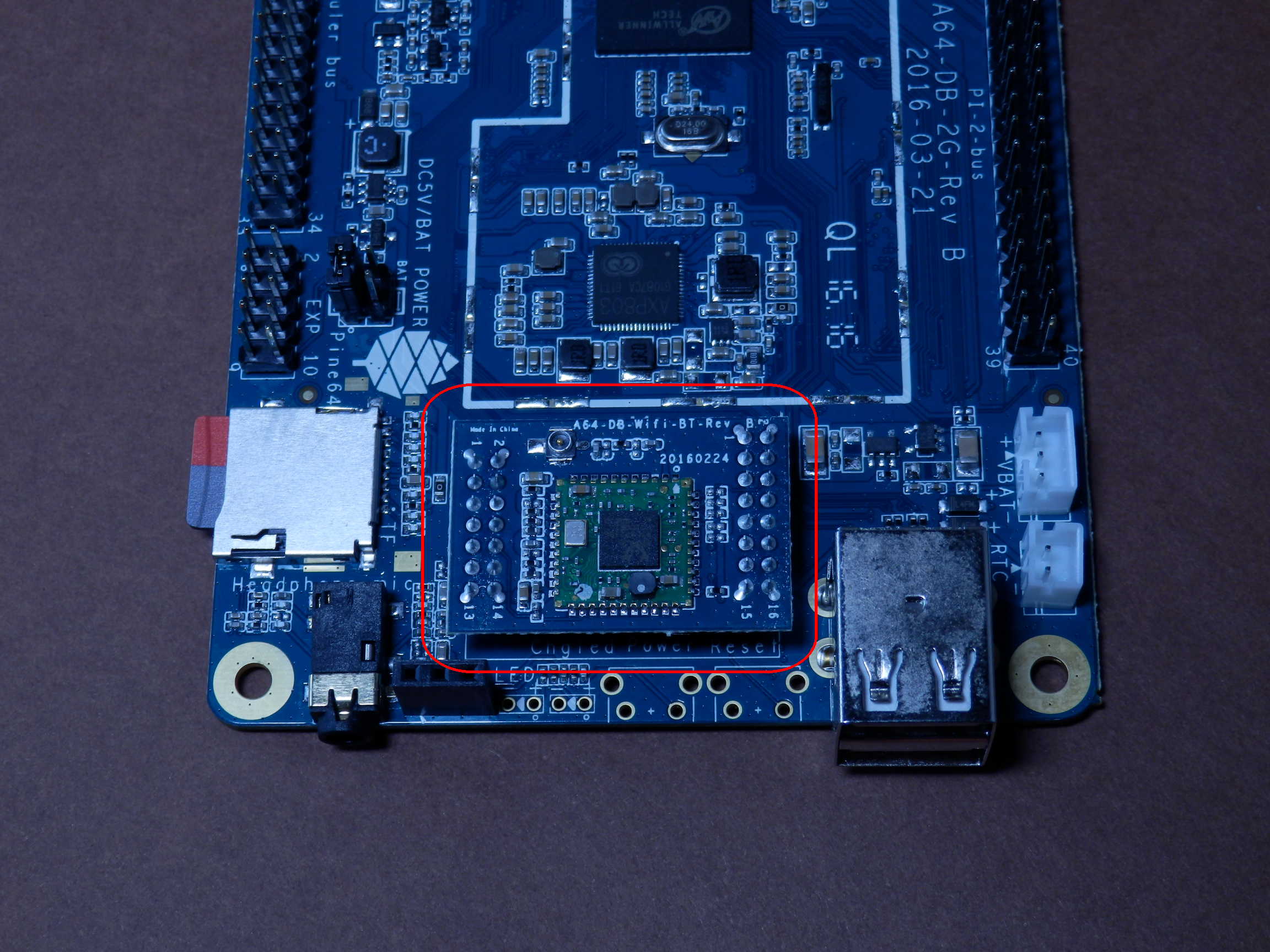

Modulo POT para conexiones Wifi y Bluetooth 4.0

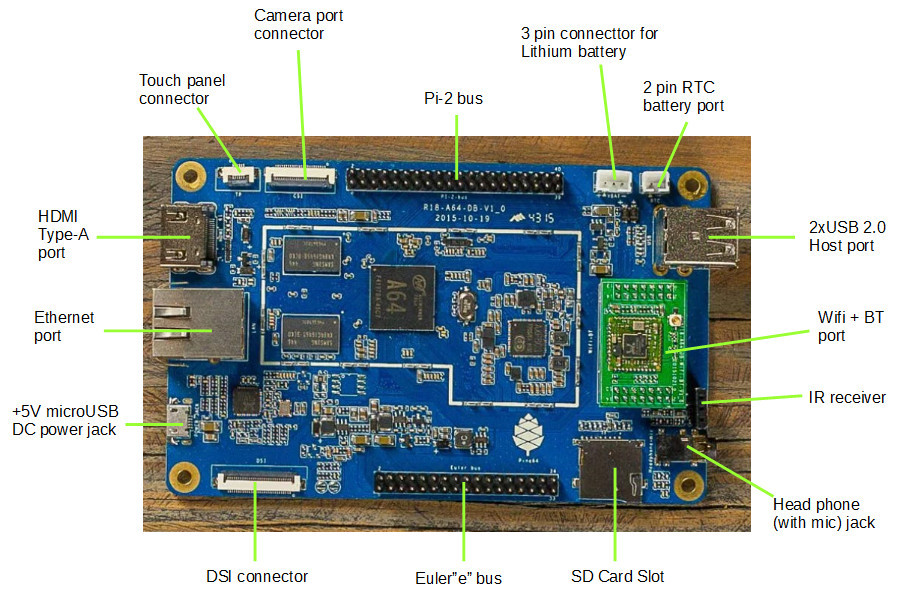

Disponemos de distintos buses de expansión con diferentes tipos de conectores, los cuales podemos ver en la siguiente imagen que hace referencia al modelo plus de este dispositivo, que cuenta con puertos DSI, CSI, y TP.

pine64_pinea64_detailA  continuación profundizaremos sobre los usos de cada uno de los puertos GPIO, y del puerto de consola de esta plataforma; empezando por el bus de conexiones Pi 2 el cual nos ofrece una cabecera de pins con la misma distribución que los de Raspberry PI 2 y modelos posteriores, con las mismas funciones y compatible con la mayoría de sus HAT, como podemos comprobar en la siguiente tabla hecha por J3rk.

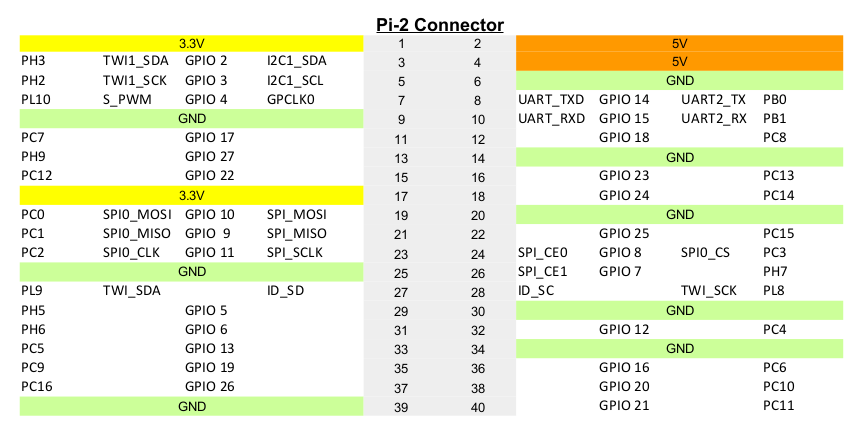

Pine A64 Pin Assignment PI2 connectorSin embargo, para trabajar con dicho bus de conexiones mediante llamadas bash como veremos en la demostración final, utilizaremos la numeración de los GPIO de Pine 64; en la siguiente tabla podemos apreciar la equivalencia para cada GPIO, siendo las resaltadas en azul turquesa las que debemos emplear.

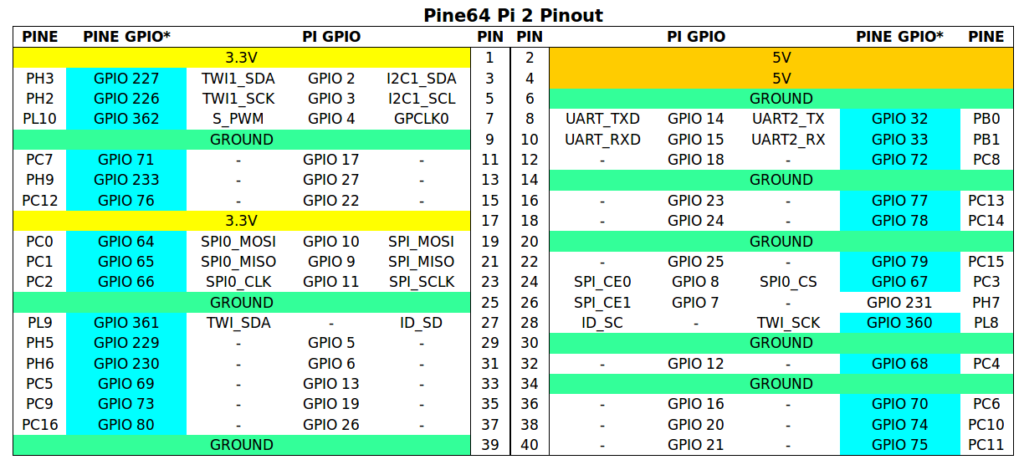

PineA64_Pi2_EquivalenciaEl segundo de los buses es el conector Euler, que dota de funciones adicionales a este dispositivo, en concreto un puerto para un sensor de temperatura; puertos I2C, I2S, SPI, SPDIF, IR, y UART; dos entradas, y una salida de alimentación; y el puerto de carga para la batería externa que podemos añadir opcionalmente.

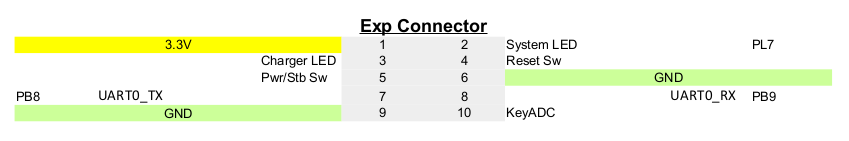

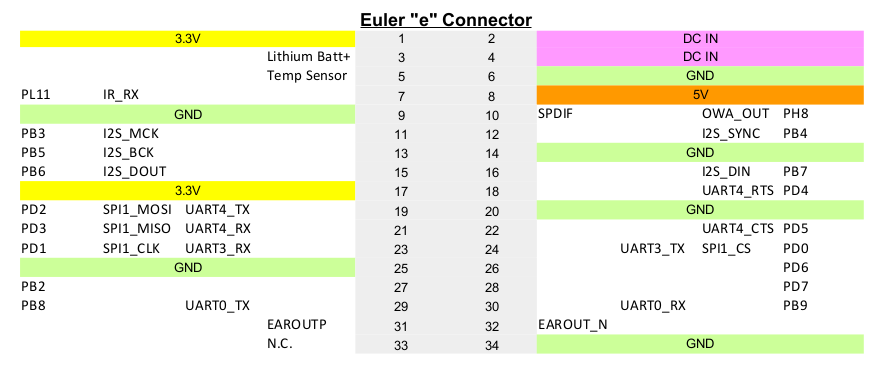

Pine A64 Pin Assignment Euler connectorEl tercer y más pequeño de los tres buses, es el conector de consola EXP el cual nos permitirá añadir leds indicadores para el cargador de batería, y la actividad del sistema; y botoneras para encender, apagar, y reiniciar el dispositivo.

Si por otro lado en lugar de montar nuestro propio circuito independiente para el conector EXP, nuestra intención es quede lo más integrado posible, y disponemos de soldador y conocimientos básicos en electrónica, Pine64 dispone de las mismas conexiones en formato pad junto al conector del modulo Wifi/BT.

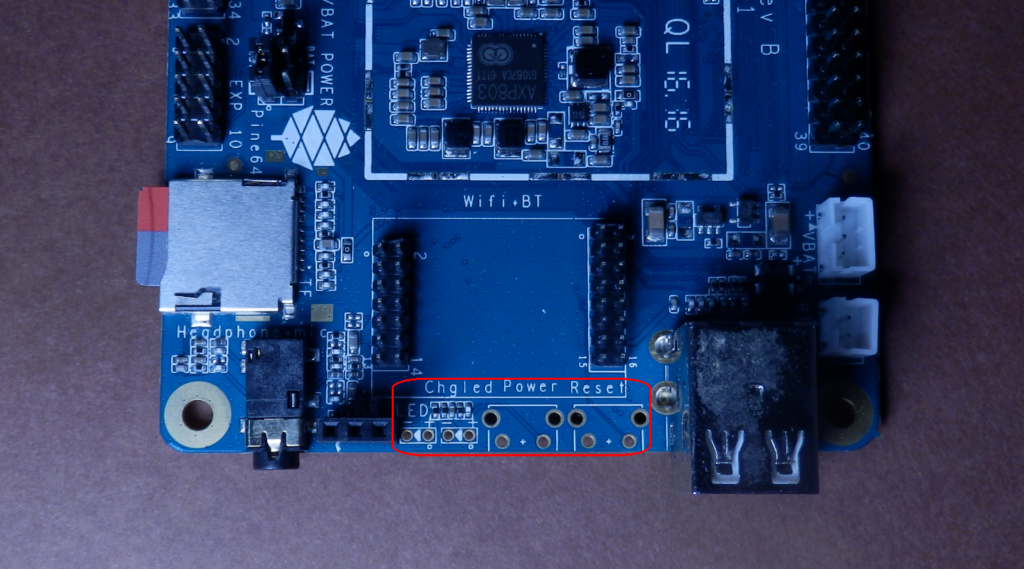

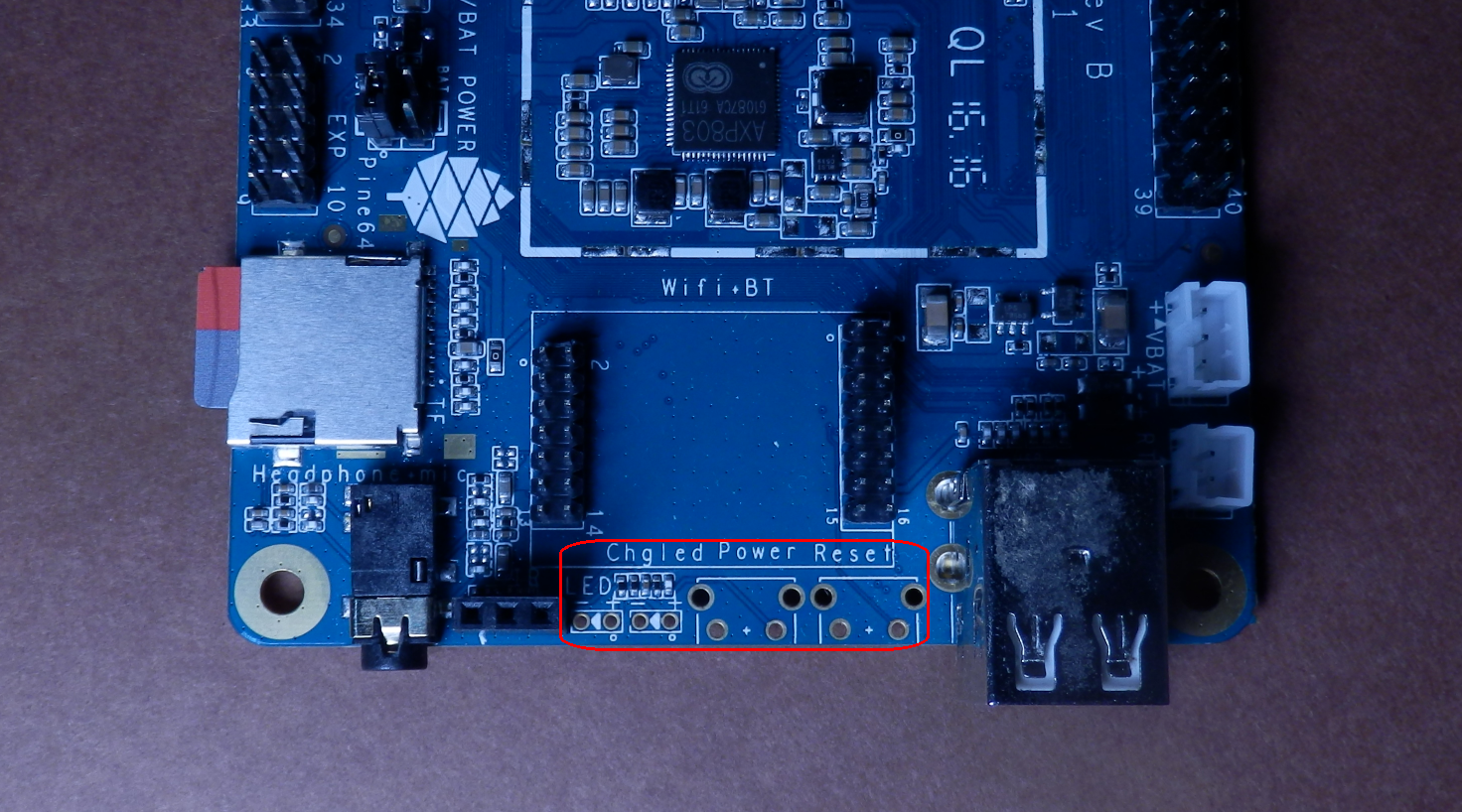

Pads para los leds y los botones junto al modulo Wifi/BT.

Para programar los pins del puerto GPIO podemos exportarlos directamente mediante bash como en el siguiente ejemplo, pero hay que recalcar que se han migrado las librerías WiringPI v2 y RPi.GPIO a Pine 64 lo que nos brinda la posibilidad de desarrollar proyectos en Python y C/C++ basados en esta plataforma.

#Iniciamos sesión como root
debian@pine64pro:~$ sudo su
[sudo] password for debian:

#Exportamos el pin 77
root@pine64pro:/home/debian# echo 77 > /sys/class/gpio/export

#Lo configuramos como salida
root@pine64pro:/home/debian# echo out > /sys/class/gpio/gpio77/direction

#Le asignamos un valor lógico alto
root@pine64pro:/home/debian# echo 1 > /sys/class/gpio/gpio77/value

Y finalmente, para liberar el pin debemos realizar la operación inversa, es decir asignarle un valor lógico bajo y des-exportarlo.

#Le asignamos un valor lógico bajo
root@pine64pro:/home/debian# echo 1 > /sys/class/gpio/gpio77/value

#Liberamos el pin 77
root@pine64pro:/home/debian# echo 77 > /sys/class/gpio/unexport

Si te ha gustado puedes seguirme en Twitter, Facbook, Google+, Linkedin, Feedly, o compartirlo con los botones ubicados debajo de esta publicación, si tienes cualquier pregunta o sugerencia no dudes en comentar.

Ayudanos a llegar a más lectores Share on LinkedInShare on FacebookTweet about this on TwitterShare on Google+Email this to someone

2 pensamientos en “Pine 64 – Review y comparativa con Odroid C2 y Raspberry PI 3

  1. Has hecho alguna comparativa de rendimiento o algún test como para compartir?. En cuanto a hardware es muy similar al raspberry por lo que veo al menos.

    Saludos

    • Hola Sultanovich.

      En esta ocasión no hice ningún test de rendimiento más allá de mis propias impresiones; pero si hay interés en ello podéis sugerirme las pruebas que os gustaría ver, y en cuanto encuentre un hueco las hago.

      Es cierto que el hardware de Pine64 es similar al de Raspberry PI, pero dispone de forma nativa de puerto para RTC, receptor IR, y nos ofrece la posibilidad de añadirle una batería de litio.

      Me ha gustado mucho para reproducción de vídeo, y es el dispositivo que tengo conectado a mi TV; aunque para según que proyectos me quedo sin dudas con Raspberry PI, a la hora de montar un centro multimedia me gusta más esta opción.
