Raspberry PI y los pines GPIO: Controlando el LED desde una interfaz web

En las últimas entradas de esta serie, vimos que son los pines GPIO y para que sirven, y como controlar el encendido/apagado de leds desde la terminal; antes de empezar debemos tener instaladas las librerías GPIO para Python, y el circuito electronico montado y funcionando.
Aplicación Web en HTML + PHP + Python para manejar unos Leds a través del GPIO.

En esta ocasión vamos a instalar el servidor web apache, y aprenderemos a escribir el código en HTML y PHP para controlar ese mismo LED, o varios, desde una interfaz web.

gpioprogramar0pngLo primero que debemos hacer es instalar el servidor web LAMP, para lo que teclearemos las siguientes órdenes en la terminal:

#Actualizamos los repositorios y el software de la pi
usuario@maquina:~$ sudo apt-get update && sudo apt-get upgrade

#Instalamos LAMP
usuario@maquina:~$ sudo apt-get install apache2
usuario@maquina:~$ sudo apt-get install php5 libapache2-mod-php5
usuario@maquina:~$ sudo service apache2 restart

Ahora añadiremos como sudoer al usuario www-data, esta no es la opción mas segura pero recordemos que estamos haciendo una prueba en un entorno controlado; para un entorno en producción deberíamos buscar otra forma de ejecutar los scripts en python como sudoer.

Para editar estos permisos, escribimos sudo visudo en la terminal y al final del archivo añadimos a www-data como sudoer, debe quedar así.

# See sudoers(5) for more information on "#include" directives:

#includedir /etc/sudoers.d
pi ALL=(ALL) NOPASSWD: ALL
www-data ALL=(ALL) NOPASSWD: ALL

Para cada pin GPIO debemos crear un subdirectorio y tres scripts en Python; uno para encender, otro para apagar, y un último script para hacer parpadear nuestro LED, veamos un ejemplo con el pin 4.

#!usr/bin/env/ python
## enciende.py
#Importamos la libreria y le cambiamos el nombre a GPIO
import RPi.GPIO as GPIO
#Establecemos el sistema de numeracion que queramos,
#en este caso el sistema BCM
GPIO.setmode(GPIO.BCM)
#Configuramos el pin GPIO 4 como una salida
GPIO.setup(4, GPIO.OUT)
#Encendemos el led
GPIO.output(4, GPIO.HIGH)
#!usr/bin/env/ python
## apaga.py
#Importamos la libreria y le cambiamos el nombre a GPIO
import RPi.GPIO as GPIO
#Establecemos el sistema de numeracion que queramos,
#en este caso el sistema BCM
GPIO.setmode(GPIO.BCM)
#Configuramos el pin GPIO 4 como una salida
GPIO.setup(4, GPIO.OUT)
#Apagamos el led
GPIO.output(4, GPIO.LOW)
#Y liberamos los GPIO
GPIO.cleanup()
#!usr/bin/env/ python
## parpadea.py
#Importamos la libreria y le cambiamos el nombre a GPIO
import RPi.GPIO as GPIO

#Necesario para los delays
import time

#Establecemos el sistema de numeracion que queramos,
#en este caso el sistema BCM
GPIO.setmode(GPIO.BCM)

#Configuramos el pin GPIO 4 como una salida
GPIO.setup(4, GPIO.OUT)

#Encendemos y apagamos el led 5 veces
for i in range(0,5):

        GPIO.output(4, GPIO.HIGH)
        time.sleep(1)
        GPIO.output(4, GPIO.LOW)
        time.sleep(1)

#Y liberamos los GPIO
GPIO.cleanup()

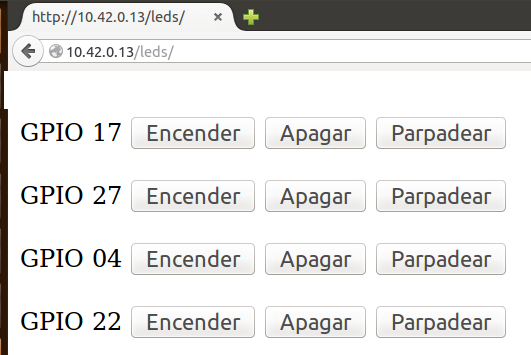

Ahora es el momento de crear nuestra página de inicio en HTML y PHP, que contendrá los botones que deberemos pulsar para ejecutar los scripts en Python desde una interfaz web, mas adelante veremos como queda la jerarquía final.

<html>
 <head>
                        <!--index.php-->
 </head>
 <body>

  <!--GPIO17-->
  <form action="" method="post">
   GPIO 17&nbsp;<input type="submit" name="encender17" value="Encender">
   <input type="submit" name="apagar17" value="Apagar">
   <input type="submit" name="parpadear17" value="Parpadear">

 <br></br>

  <!--GPIO27-->
  <form action="" method="post">
   GPIO 27&nbsp;<input type="submit" name="encender27" value="Encender">
   <input type="submit" name="apagar27" value="Apagar">
   <input type="submit" name="parpadear27" value="Parpadear">

 <br></br>

  <!--GPIO4-->
  <form action="" method="post">
   GPIO 04&nbsp;<input type="submit" name="encender4" value="Encender">
   <input type="submit" name="apagar4" value="Apagar">
   <input type="submit" name="parpadear4" value="Parpadear">

 <br></br>

  <!--GPIO22-->
  <form action="" method="post">
   GPIO 22&nbsp;<input type="submit" name="encender22" value="Encender">
   <input type="submit" name="apagar22" value="Apagar">
   <input type="submit" name="parpadear22" value="Parpadear">

 </body>
</html>

<?php

// Funciones PHP del pin GPIO 17

  if ($_POST[encender17]) {
   $a- exec("sudo python /var/www/leds/gpio/17/enciende.py");
   echo $a;
  }

  if ($_POST[apagar17]) {
   $a- exec("sudo python /var/www/leds/gpio/17/apaga.py");
   echo $a;
  }

  if ($_POST[parpadear17]) {
   $a- exec("sudo python /var/www/leds/gpio/17/parpadea.py");
   echo $a;
  }

// Fin de las funciónes del pin GPIO 17


// Funciones PHP del pin GPIO 27

  if ($_POST[encender27]) {
   $a- exec("sudo python /var/www/leds/gpio/27/enciende.py");
   echo $a;
  }

  if ($_POST[apagar27]) {
   $a- exec("sudo python /var/www/leds/gpio/27/apaga.py");
   echo $a;
  }

  if ($_POST[parpadear27]) {
   $a- exec("sudo python /var/www/leds/gpio/27/parpadea.py");
   echo $a;
  }

// Fin de las funciónes del pin GPIO 27


// Funciones PHP del pin GPIO 4

  if ($_POST[encender4]) {
   $a- exec("sudo python /var/www/leds/gpio/4/enciende.py");
   echo $a;
  }

  if ($_POST[apagar4]) {
   $a- exec("sudo python /var/www/leds/gpio/4/apaga.py");
   echo $a;
  }

  if ($_POST[parpadear4]) {
   $a- exec("sudo python /var/www/leds/gpio/4/parpadea.py");
   echo $a;
  }

// Fin de las funciónes del pin GPIO 4


// Funciones PHP del pin GPIO 22

  if ($_POST[encender22]) {
   $a- exec("sudo python /var/www/leds/gpio/22/enciende.py");
   echo $a;
  }

  if ($_POST[apagar22]) {
   $a- exec("sudo python /var/www/leds/gpio/22/apaga.py");
   echo $a;
  }

  if ($_POST[parpadear22]) {
   $a- exec("sudo python /var/www/leds/ejecgpio/22/parpadea.py");
   echo $a;
  }

// Fin de las funciónes del pin GPIO 22

?>

Lo he agrupado todo en la misma página ya que si creaba una página en PHP para cada opción, al ejecutarla me mandaba a la página del script (una página en blanco); ahora ejecuta el código y se queda en la misma página.

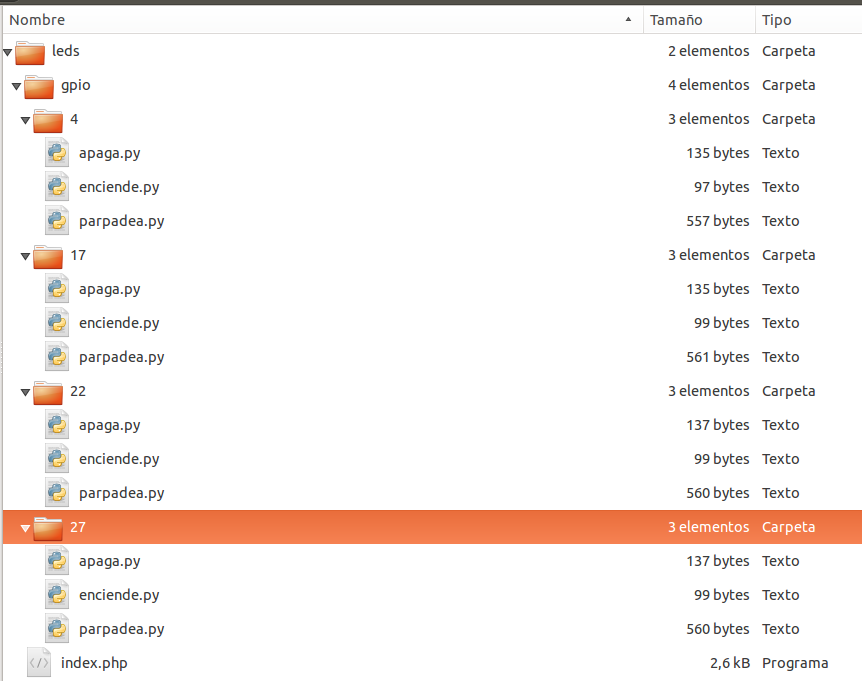

Finalmente debemos conseguir la siguiente jerarquía dentro del subdirectorio del servidor web /var/www.

Captura de pantalla de 2014-10-05 00:06:52Si te ha gustado puedes seguirme en Twitter, Facebook, Google+, Linkedin, o compartirlo con los botones ubicados debajo de esta publicación, si tienes cualquier pregunta o sugerencia no dudes en comentar.
