Aprendiendo con Raspberry PI, Entrega VII – Excesos de temperatura y distintas formas de refrigeración

En la anterior entrega de Aprendiendo con Raspberry PI vimos como monitorizar nuestra Raspberry con RPi Monitor, y muchos de vosotros habréis notado que según el uso que le estemos dando, sobre todo si hemos hecho Overclock y/o Overvolt, la temperatura de nuestra Pi se ha incrementado.

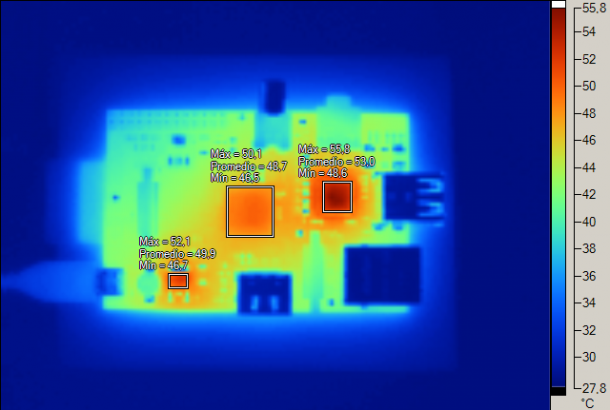

Idle

Raspberry recién encendida y sin Overclock.

Investigando que zonas de la Raspberry se calientan mas, he dado con un completo estudio publicado en Geektopía, y la he refrigerado en consecuencia de dos formas distintas que se complementan perfectamente, ya que la Pi se puede llegar a calentar bastante.

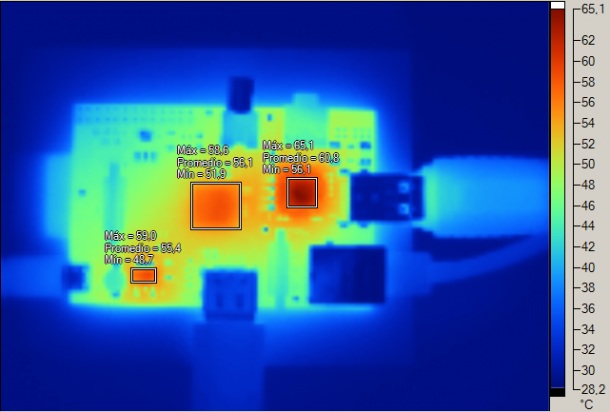

Atope

Raspberry dándolo todo sin Overclock.

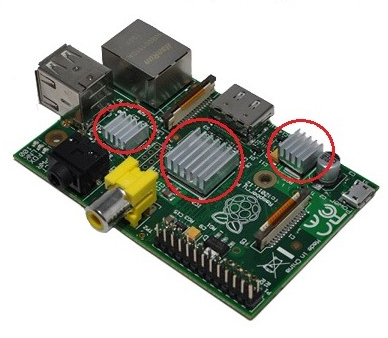

Para rebajar las altas temperaturas, evitar cuelgues, o que la vida de nuestra pequeña se acorte demasiado debido al calor, podemos refrigerarla pegando unos disipadores en las partes de la Raspberry que mas calor emiten.

DisipadoresSi esto no es suficiente, podemos conectar un ventilador de 5V a los pines GPIO como en el siguiente esquema para refrigerar de una forma mas eficiente nuestra Raspberry.

Conectar ventilador.Con el disipador bajamos entre 2 y 3 grados celsius, y añadiendo el ventilador podemos llegar a bajar un total de 25 grados celsius, como podemos ver en la siguiente prueba de antes y después con la Raspberry encendida durante 14 horas consecutivas.

Prueba ventilacion.Para una opción mas silenciosa, podemos hacernos nuestro propio sistema de refrigeración liquida para Raspberry, hay diferentes diseños probados pero yo no he implementado ninguno de ellos así que no os puedo ofrecer datos de temperaturas, solo mostraros esta tercera posibilidad.

Water cooled

Si te ha gustado puedes seguirme en Twitter, Facebook, Google+, Linkedin, o compartirlo con los botones ubicados debajo de esta publicación, si tienes cualquier pregunta o sugerencia no dudes en comentar.

Ayudanos a llegar a más lectores Share on LinkedInShare on FacebookTweet about this on TwitterShare on Google+Email this to someone

3 pensamientos en “Aprendiendo con Raspberry PI, Entrega VII – Excesos de temperatura y distintas formas de refrigeración

    • En una caja de tan pequeñas dimensiones, lo ideal es enfocar un flujo de aire entrante hacia los disipadores, o el punto en concreto que quieras refrigerar, en este caso el ARM y el chip del USB/Ethernet.

      Al ser la caja pequeña y con agujeros, el aire buscará salir de ella, pasando primero por el interior y llevándose el aire caliente que esas partes de la Pi emanan.

  1. Porque conectar el ventilador a los pines 2 y 6 y no conectarlo a los pines 4 y 6 teniendo en cuenta que el 4 tiene la misma funcion que el 2 (pin de alimentacion de 5v).
