Servidor basado en Raspberry PI con panel de gestión centralizada

Hace un año tuve que diseñar e implementar un proyecto de fin de curso, y quiero compartirlo con todos vosotros; es posible que encontréis algún error en estos documentos, pues entonces hacía pocos meses que disponía de una Raspberry, aunque si había leído bastante sobre ella.

panel

Panel de gestión centralizada.

El fin de este proyecto fue aplicar todo lo aprendido en el centro, y por libre de forma autodidacta durante los dos años en los que transcurrió el ciclo; si encontráis algún error, o queréis proponer una mejora podéis hacerlo mediante un comentario, al final del artículo están los enlaces hacia toda la documentación, en cuanto termine de revisarlo, subiré el proyecto a GitHub.

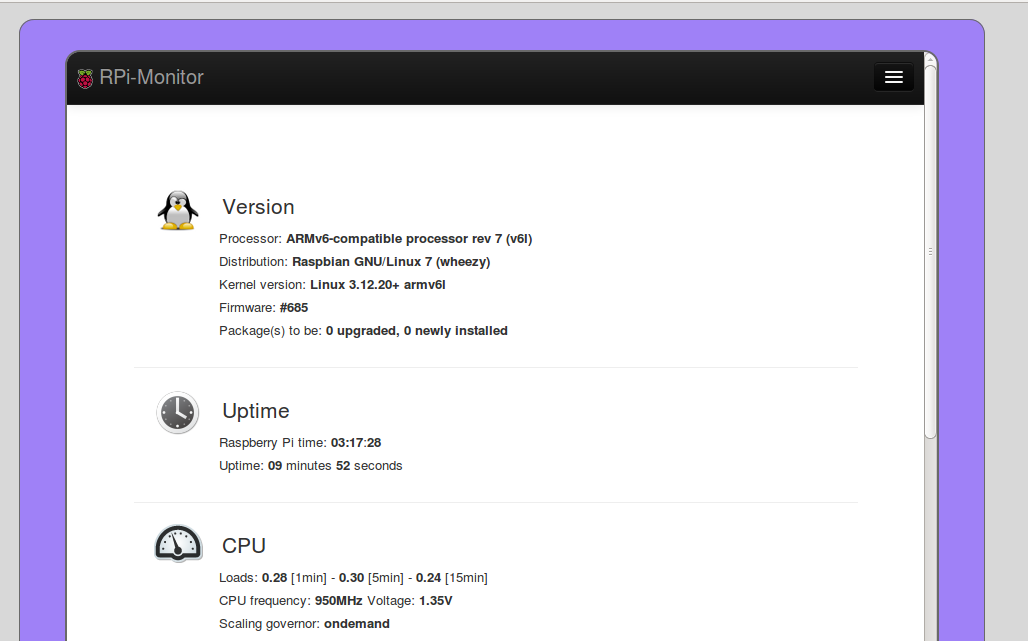

El panel dispone de RPi-Monitor incrustado mediante iframe para poder visualizar el estado de nuestro servidor en todo momento y de forma remota; y un cartel en movimiento con indicaciones de ayuda al usuario.

monitor

Panel de gestión centralizada – Iframe de RPI-Monitor.

Si accedemos a la opción “Zona videovigilada” nos encontraremos con otro panel desde el que podremos acceder a las imágenes de las cámaras de videovigilancia en tiempo real.

picams

Panel de gestión centralizada – Zona videovigilada.

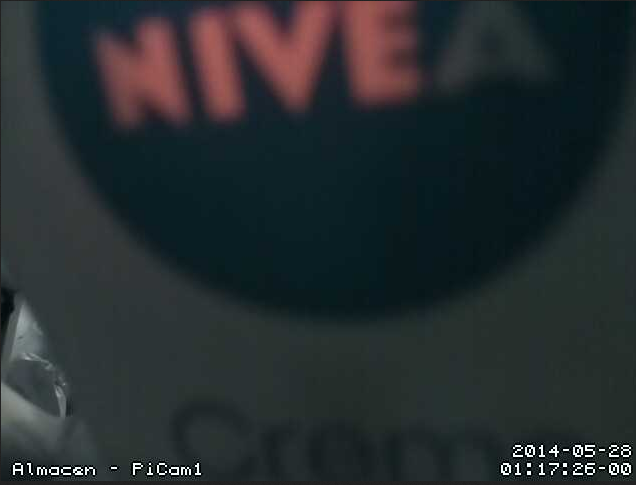

A continuación podemos ver una muestra de PiCam, es posible asignar un nombre distinto a la imagen de cada cámara (en este caso almacén); y debemos tener en cuenta que el software motion-mmalcam se ha configurado intencionadamente con una resolución inferior para que el streaming sea más fluido, pero las fotografías que se guardan simultáneamente en disco son de mayor calidad.

picam1

Zona videovigilada – Almacén (PiCam 1).

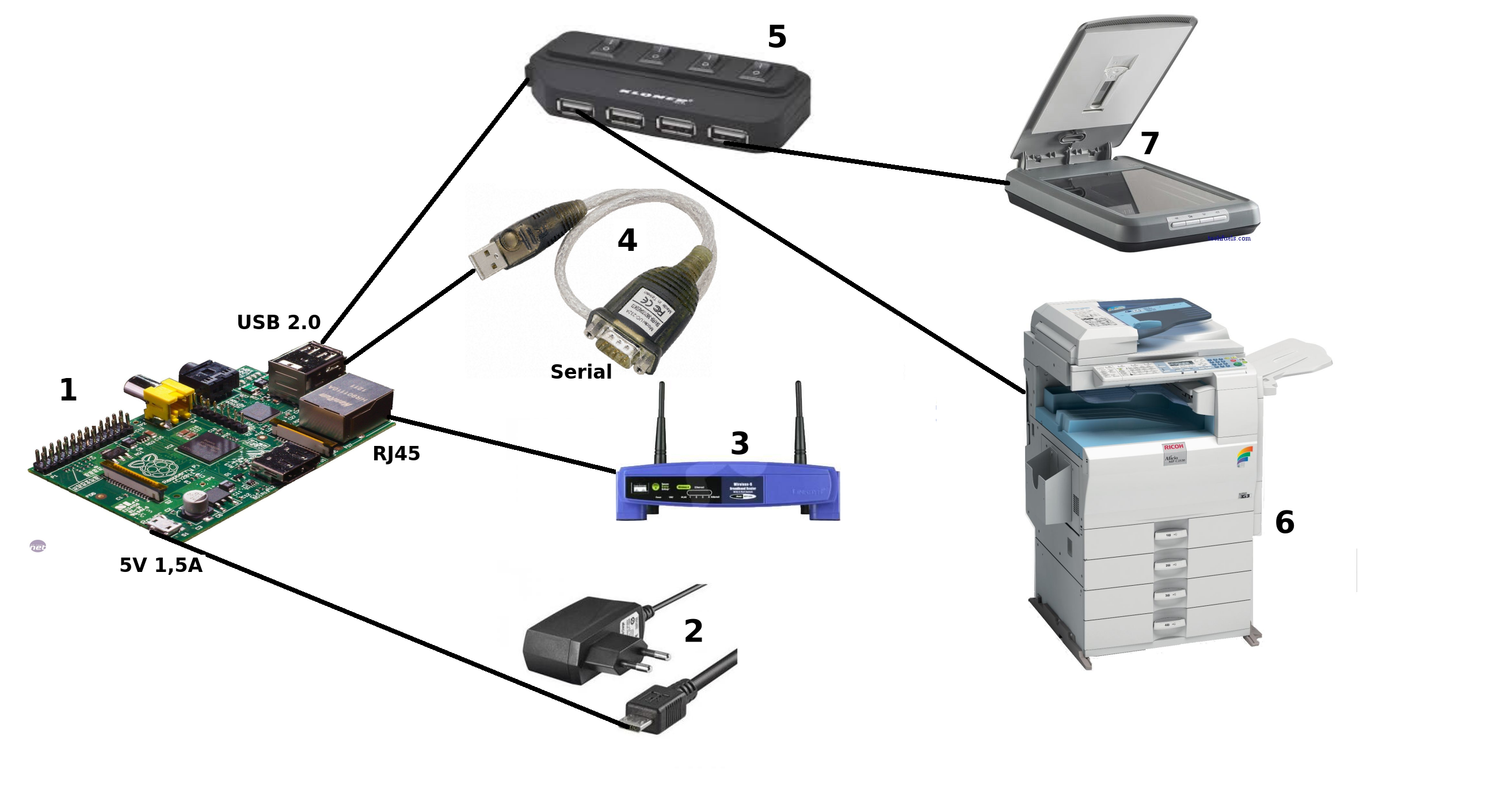

Para implementar este proyecto necesitaremos los siguientes dispositivos, ya que entre otras funciones, Raspberry actuará como servidor de impresión y escaneo gracias a CUPS y SANE.

dispositivos

Dispositivos necesarios.

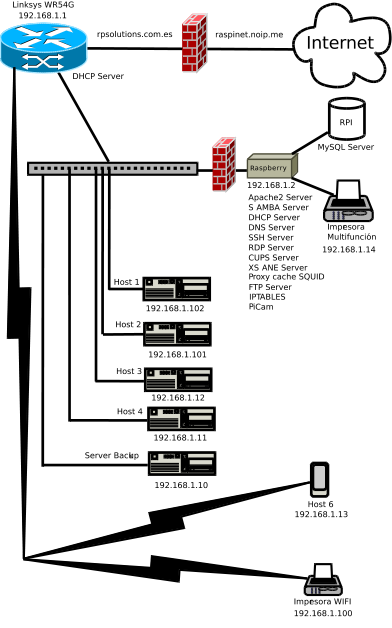

A continuación podemos ver dos esquemas de red, en los que se ha configurado una red local con su DMZ en la cual está Raspberry; y un acceso desde Internet gracias a NoIP y un router con el firmware DD-WRT u Open WRT, si no disponemos de un router al que cambiarle el firmware por uno libre, siempre podemos instalar NoIP en la Raspberry.

14.1

Diagrama de red con una Raspberry PI.

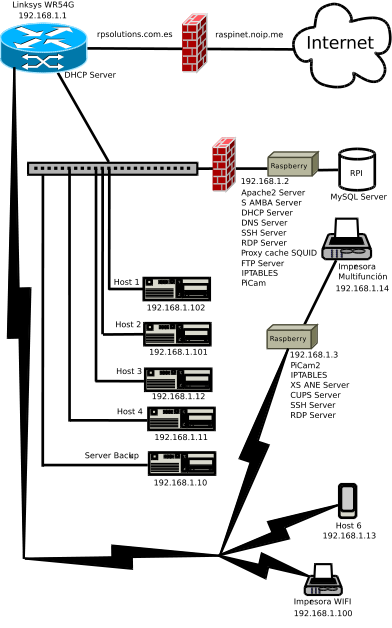

En el segundo ejemplo repartiremos los servicios entre dos, o mas Raspberry para balancear la carga y que todo fluya con mayor estabilidad.

14.2

Diagrama de red con dos Raspberry PI.

Ver el documento PDF

Diapositivas de la presentación técnica
